Тип угла соединителя выжимкы БС, цинк умирает соединитель выжимкы проводника гибкого металла бросания 90 градусов
Фасонные части для трубки гибкого металла использованы для того чтобы скрепить кабели & проводники металла одетые к электрическим распределительным коробкам & приложениям. Штуцеры комбинации позволяют установщику легко присоединиться к проводникам гибкого металла к проводникам ЭМТ, твердых или жидкостных плотным. Эти штуцеры предложены в обоих 90 градусах или прямых профилях и могут быть скреплены используя построенный в сецкревс, струбцинах выжимкы, винтовых нарезах, или приборах держателя седловины. Эти соединители приспосабливают проводники гибкого металла от 1/2» до 4".

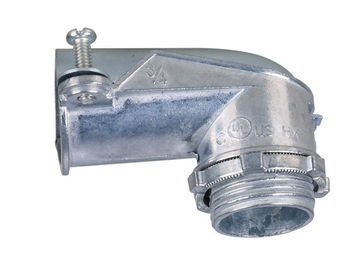

Соединители выжимкы - 90 градусов
Применение:
Эти обжимные тип соединители с изолированными горлами использованы в сухих положениях для того чтобы скрепить проводники гибкого металла к коробкам или приложениям.
Кат# | Размер | А | Б | К | Д | Э | Ф | |
БСА | -50 | 1/2» | 53,8 | 28,8 | 32,5 | 22 | 24,5 | 15,5 |
БСА | -75 | 3/4" | 59,8 | 29,2 | 38 | 27,5 | 30,5 | 20,8 |
БСА | -100 | 1" | 70 | 37,5 | 47 | 31 | 35,2 | 25,3 |
БСА | -125 | 11/4» | 99 | 33 | 53 | 39,5 | 45,8 | 35,5 |
БСА | -150 | 11/2» | 152 | 48 | 78 | 58,5 | 62 | 40,6 |
БСА | -200 | 2" | 152 | 48 | 78 | 58,5 | 65,5 | 52,3 |
